Структурная схема OC

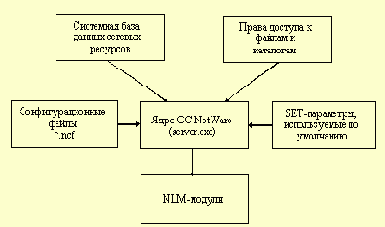

На рисунке 2.2 представлена укрупненная структурная схема ОС NetWare.

Рис. 2.2. Структурная схема ОС NetWare

Ядро ОС NetWare загружается в ОП файлового сервера из-под DOS (программа SERVER.EXE). Программа SERVER.EXE выполняет следующие действия.

1. Читает из каталога DOS файл STARTUP.NCF и интерпретирует закодированные в нём операторы. Этот небольшой текстовый файл обычно содержит следующие команды:

оператор загрузки (load) NLM-модуля DOMAIN.NLM (только для версии 4.х); этот модуль читается из каталога DOS и обеспечивает защиту оперативной памяти файлового сервера,

оператор загрузки NLM-модуля драйвера жесткого диска, например ISADISK.DSK; после этого становится доступной файловая система NetWare,

может быть некоторые SET-команды, например, указание максимального уровня вложенности каталогов файловой системы NetWare.

2. Монтирует том SYS файлового сервера и открывает каталог SYSTEM на этом томе.

3. Читает из каталога SYSTEM конфигурационный файл AUTOEXEC.NCF и интерпретирует закодированные в нем операторы. Этот небольшой текстовый файл обычно содержит следующие группы команд:

некоторые SET-команды, например, обеспечивающие переход на летнее и зимнее время,

SET-команды, определяющие Bindery-контексты в дереве NDS (только для версии 4.х),

операторы, указывающие имя файлового сервера и внутренний номер сети,

операторы загрузки драйверов сетевых адаптеров (например, NE2000.LAN) и их связи с протоколом IPX,

операторы загрузки некоторых дополнительных NLM-модулей.

Далее устанавливаются значения SET-параметров, принятые по умолчанию. Изменяя SET-параметры, можно оптимизировать работу операционной системы. Эти параметры следует изменять с помощью SET-команд, которые можно включать в конфигурационные файлы STARTUP.NCF и AUTOEXEC.NCF или вводить с консоли файлового сервера.

В процессе функционирования ядро выполняет также роль диспетчера нитей (задач) операционной системы. Каждая нить или связана с каким-либо NLM-модулем, или представляет внутреннюю задачу ОС.
NLM-модуль - это исполняемый файл ОС NetWare 3.х и 4.х.

Системная база данных сетевых ресурсов является частью операционной системы и играет роль надежного хранилища системной информации о

объектах,

их свойствах (атрибутах),

значениях этих свойств.

NetWare поддерживает возможность описания различных типов объектов: пользователей, групп, файловых серверов, очередей печати, серверов печати и т.д. Каждый из этих типов объектов имеет свой набор свойств. Например, объект "пользователь" характеризуется следующими атрибутами: пароль, балансовый счет, список групп, участником которых является пользователь, и т.д. Значением атрибута (свойства) является та совокупность данных, которая содержится в полях этого атрибута. Системная база данных представляет собой множество файлов, хранящихся на томе SYS файлового сервера. В NetWare 3.х и 4.х эти базы организованы по-разному. В NetWare 3.х она представлена в виде БД Bindery, а в NetWare 4.х - в виде глобального сетевого каталога NDS. NDS стала мощным средством управления большими корпоративными сетями.

Следует подчеркнуть, что в NetWare 3.х и 4.х данные о защите файлов и каталогов отделены от системной базы данных и хранятся в элементах DET томов файлового сервера.
